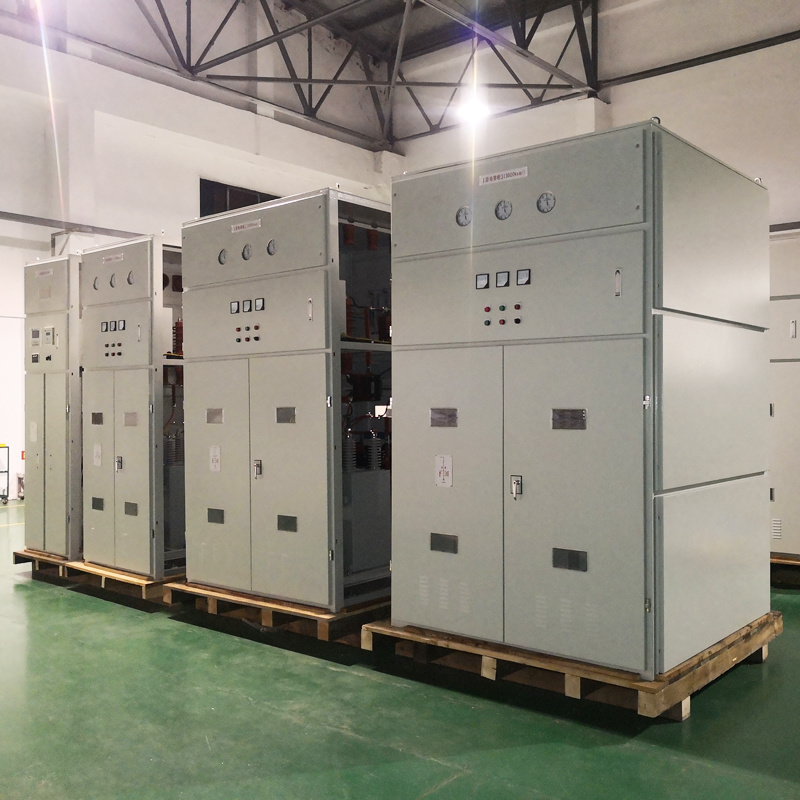

高压自动投切无功补偿装置
高压无功补偿装置主要由控制器、并联电容器、电容器专用熔断器、串联电抗器、放电线圈、氧化锌避雷器、隔离接地开关、支柱绝缘子、连接母线和电容器构架等设备组成。若采用双星形接线中性点不平衡电流保护时另设有电流互感器;采用单星形接线桥差保护时另设有专用的电压互感器或放电线圈。
一次接线及保护方式:电容器装置接线方式一般采用星形接线。电容器装置的保护一般分为:一级保护:内熔丝和外熔丝保护;二级保护（继电保护）:开口三角电压保护、相电压纵差保护、桥式差流保护、中性点不平衡电流保护等。
关键词：
高压无功补偿装置
所属分类：
总机：
直线：
型号说明
相关产品
高压干式串联铁芯电抗器与电力电容器串联后，能有效抑制电网中的高次谐波，限制合闸涌流及操作过电压，改善系统电网波形，提高电网功率因数，对电力电容器及其它电力设备的安全运行起到了较大的作用，是电力系统无功补偿装置的重要配套设备。
交流异步电动机在额定电压下起动时,初始起动电流是很大的，往往超过额定电流的许多倍(一般是5~7倍)，为了减少起动电流，对电网不造成影响，通常用降低电压的方法来起动交流异步电动机，常用的降压方法是采用电抗器或自耦变压器，交流电动机的起动过程很短（一般数秒钟至二分钟)，起动后就将降压起动用的电抗器或自耦变压器切除。该产品是根据高压异步电动机的启动特性设计的，匹配电动机功率220 ~1400kW。
随着国民经济的快速发展，电力负荷日益增长，电网结构日趋庞大、复杂，系统无功需求变化日益频繁，传统的投切式低压电容器和电抗器难以满足电压水平控制，磁控型并联电抗器所具有的连续无功调节能力，是解决该问题的有效手段之一。
当低压电网中有大量整流、变流装置等谐波源时，其产生的高次谐波严重危害主变及其它电器设备的安全运行。干式铁芯串联电抗器广泛用于低压无功补偿柜中，与电容器串联后，能有效吸收电网谐波，改善系统的电压波形，提高系统功率因数，并能有效抑制合闸涌流及操作过电压，有效保护了电容器的运行。
低压电网中有大量整流、变流、变频装置等谐波源，其产生的高次谐波会严重危害主变及系统中其它电器设备的安全运行。滤波电抗器用于低压滤波柜中，与滤波电容器相串联，调谐至某一谐振频率，用来吸收电网中相应频率的谐波电流。不但能有效地吸收电网谐波，而且提高了系统的功率因数，对于系统的安全运行起到了较大的作用。
变频器在工作时将产生较大的谐波，以5、7、11、13次为主,谐波含量很高，如果不加装进线电抗器，将大大缩短变频器及其它用电设备的使用寿命，谐波干扰严重时，会导致有些设备不能正常运行，加装进线电抗器后将大大降低各谐波的含量，提高电网的功率因数，保证变频器及其它负载的安全运行，确保其它设备不受谐波干扰影响;加装出线电抗器可以钝化变频器输出电压（开关频率）的陡度，减少逆变器中功率元件的扰动和冲击。并且该系列电抗器在负载合闸瞬间能有效抑制回路涌流，保护回路中的变频器装置及其它元器件免受过电流冲击。
放电线圈用于电力系统中与高压并联电容器连接，使电容器组从电力系统中切除后的剩余电荷迅速泄放。因此安装放电线圈是变电站内并联电容器的必要技术安全措施，可以有效的防止电容器组再次合闸时，由于电容器仍带有电荷而产生危及设备安全的合闸过电压和过电流，并确保检修人员的安全。可带有二次绕组，供线路监控、监测和二次保护用。
电压互感器， 简称PT，是依据电磁感应原理将一次侧高电压转换成二次侧低电压来测量的仪器。本系列电压互感器为单相环氧树脂浇注绝缘全封闭产品，适用于额定频率50Hz或60Hz，额定电压3kV、6kV、10kV的中性点非有效接地的电力系统，做电能计量、电压监测和继电保护用。本产品符合相关的国家标准。
电流互感器原理是依据电磁感应原理将一次侧大电流转换成二次侧小电流来测量的仪器。本系列电流互感器为单环氧树脂浇注绝缘全封闭支柱式产品，适用于额定频率50Hz或60Hz，额定电压10kV及以下的电力系统，做电能计量、电流监测和继电保护用。本产品符合相关的国家标准。
本公司生产的自愈式低压并联电容器，采用目前先进的边缘加厚型锌铝金属化膜，引用国外先进的生产工艺、技术设备，严格按照国家标准生产。主要用于电网提高功率因数、减少无功损耗，改善电能质量，是国家推荐的新型节电产品。
该系列电容器是公司为了提高电网功率因数及改善电能质量自主研发的新一代圆柱形低压自愈式电容器。 其元件在接近百级净化等级的环境中制造，避免了电极的氧化和局部的放电，介质采用耐高温金属化聚丙烯薄膜，使介电强度和电弱点远高于行业中同类产品，保证了运行的安全可靠。
